Model Dasar Tensile Membrane canopy: Hypar, Conic, Curve, dan Shade Sail

Banyak orang memilih model canopy membrane hanya berdasarkan foto yang terlihat menarik di internet. Padahal model yang cocok untuk rumah tinggal belum tentu cocok untuk masjid atau area parkir — perbedaan bentuk tidak hanya memengaruhi tampilan, tetapi juga kekuatan struktur, aliran air hujan, hingga efisiensi biaya.

Salah satu pertanyaan yang paling sering muncul sebelum membuat canopy membrane adalah, “Model seperti apa yang paling cocok untuk bangunan saya?” Artikel ini membahas empat model dasar canopy membrane, apa yang membedakan satu sama lain secara teknis, serta model mana yang biasanya paling sesuai untuk berbagai jenis bangunan — mulai dari rumah tinggal, masjid, carport hingga area bentang sport center atau aula.

Apa yang Dimaksud dengan Model Canopy Membrane?

Sebelum masuk ke berbagai bentuk canopy membrane, penting dipahami bahwa istilah “model” di sini bukan sekadar bentuk visual. Dalam dunia tensile membrane, model adalah cara bidang kain dibentuk melalui sistem tarikan dan struktur penyangga, sehingga menghasilkan karakter tampilan sekaligus perilaku struktur yang berbeda-beda.

Penentuan model biasanya dilakukan di awal proses, setelah kebutuhan dan kondisi lokasi klien dipahami — mencakup luas area, arah aliran air hujan, posisi kolom yang memungkinkan, serta fungsi bangunan itu sendiri. Bentang struktur, kebutuhan ruang bebas, hingga efisiensi proses fabrikasi juga menjadi pertimbangan, sehingga model yang terlihat menarik belum tentu menjadi pilihan paling tepat untuk setiap proyek.

Selebihnya dari empat model dasar ini, banyak proyek merupakan pengembangan atau kombinasi dari bentuk-bentuk tersebut, disesuaikan dengan konsep arsitektur bangunan.

4 Model Dasar Canopy Membrane

Hypar (hyperbolic paraboloid) berbentuk seperti pelana kuda — bidang lengkung yang muncul dari tarikan antar sudut membrane yang berbeda ketinggian. Karena gaya tariknya terdistribusi ke semua sudut, bentuk ini biasanya lebih hemat struktur penopang dibanding model lain untuk bentang yang sama.

Kekurangannya, Hypar kurang ideal untuk bentang yang sangat panjang atau area yang butuh bentuk simetris sempurna — semakin lebar areanya, semakin banyak titik tarik tambahan yang dibutuhkan agar bentuk tetap stabil.

Dalam praktiknya: model ini lebih sering dipilih untuk area taman, playground, dan tempat terbuka (tidak menempel pada bangunan) karena mampu memberikan bentuk yang dinamis dengan jumlah kolom yang relatif efisien.

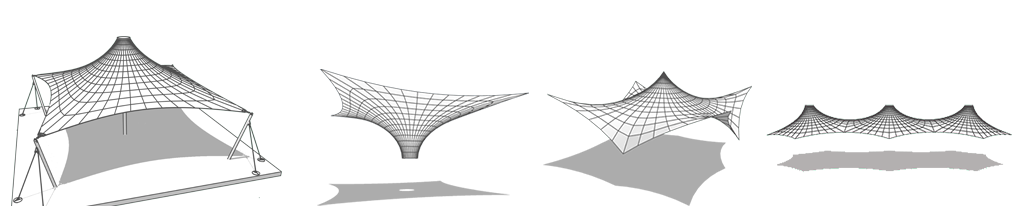

Bentuk meruncing seperti payung, mengerucut ke atas atau ke bawah (reverse conic). Titik tariknya yang terpusat di satu titik membuat aliran air hujan lebih terarah, sehingga model ini cocok untuk bangunan dengan tampilan formal seperti masjid. Namun karena butuh satu titik pusat yang kuat, Conic kurang fleksibel untuk area dengan bentuk lahan tidak beraturan atau posisi kolom yang terbatas.

Pengalaman menangani berbagai proyek masjid menunjukkan bahwa Conic jarang berdiri sendiri — model ini paling sering dikombinasikan dengan Curve, di mana Conic menjadi elemen utama dan Curve menutup bagian selasar atau area wudu di sekelilingnya.

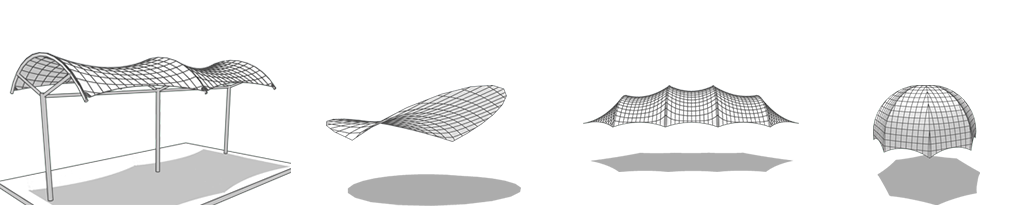

Dari seluruh model dasar, Curve adalah yang paling sering diaplikasikan. Bentuknya mengikuti garis rangka lengkung di bawahnya — biasanya struktur baja bending — sehingga menerus sepanjang satu garis tanpa banyak variasi sudut.

Yang membuat Curve istimewa adalah rentang skalanya yang sangat lebar. Model ini bisa diterapkan untuk kebutuhan sekecil kanopi cantilever penahan tampias jendela, sampai struktur sebesar hall, stadium, atau sport center dengan bentang puluhan meter. Karakter inilah yang membuat Curve menjadi pilihan yang relatif aman untuk berbagai jenis kebutuhan — mulai dari residensial hingga fasilitas komersial berskala besar.

Pada proyek bentang lebar, Curve juga memberi keuntungan dari sisi jumlah kolom — karena bentuknya menerus sepanjang garis lengkung, kebutuhan kolom di tengah area bisa diminimalkan, sehingga ruang di bawahnya lebih leluasa untuk parkir kendaraan, lapangan olahraga, atau sirkulasi orang banyak.

Trade-off-nya ada di kompleksitas struktur — rangka lengkung untuk bentang besar membutuhkan perhitungan dan fabrikasi yang lebih detail dibanding tiga model lainnya, sehingga waktu pengerjaannya biasanya sedikit lebih panjang.

Karena rentang aplikasinya yang luas inilah Curve menjadi model yang paling banyak dikerjakan dari seluruh proyek yang pernah ditangani — jauh lebih sering dibanding tiga model lainnya.

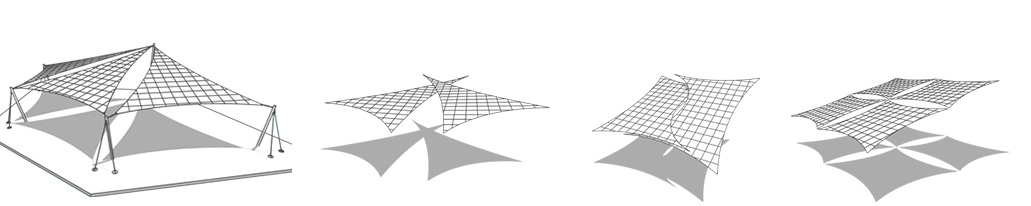

Shade Sail — secara harfiah “layar kapal” — adalah kain yang dibentangkan datar antar beberapa titik tarik tanpa lengkungan dominan seperti tiga model lainnya.

Model ini biasanya dipilih ketika lahan memiliki bentuk tidak beraturan atau ketika klien menginginkan kesan visual yang ringan dan terbuka, seperti pada area kolam renang atau fasad bangunan. Kekurangannya, karena bentuknya relatif datar, drainase air hujan bergantung sepenuhnya pada kemiringan pemasangan — kalau sudut tarik tidak dihitung dengan tepat, air bisa menggenang di bagian tengah kain.

Dari seluruh model dasar, Shade Sail adalah yang paling jarang diaplikasikan, biasanya hanya untuk kebutuhan spesifik seperti disebutkan di atas.

Mengapa Canopy Membrane Hampir Selalu Berbentuk Melengkung?

Ini pertanyaan yang cukup sering muncul: mengapa canopy membrane jarang benar-benar datar?

Membrane bekerja dengan sistem gaya tarik, bukan gaya tekan seperti atap konvensional. Bidang kain yang benar-benar datar tidak memiliki kekakuan untuk menahan beban angin atau air hujan, sehingga rentan bergetar atau menggelembung. Kelengkungan ganda (double curvature) — melengkung ke satu arah dan berlawanan di arah lainnya — dibutuhkan agar tarikan terdistribusi merata ke seluruh bidang, sekaligus membantu air hujan mengalir ke titik pembuangan tertentu, bukan menggenang di tengah.

Prinsip inilah yang mendasari keempat model dasar di bawah — masing-masing hanya berbeda dalam cara kelengkungan itu dibentuk dan diarahkan.

Memilih Model Berdasarkan Kebutuhan Bangunan

Untuk Rumah Tinggal & Carport

Untuk carport rumah tinggal, Hypar dan Curve adalah pilihan yang paling umum. Hypar cocok untuk tampilan yang lebih dinamis dan tidak terlalu formal, sementara Curve lebih pas jika area carport memanjang dan membutuhkan bentuk yang menerus tanpa banyak variasi sudut.

Untuk Masjid & Bangunan Ibadah

Conic dan Curve menjadi pilihan yang paling sering muncul di proyek masjid — bukan hanya karena estetikanya menyerupai kubah, tapi karena simetrinya membantu mengarahkan air hujan ke titik-titik tertentu, dan titik tariknya lebih mudah disesuaikan dengan posisi kolom eksisting bangunan masjid.

Untuk Cafe, Resto & Ruang Komersial

Shade Sail sering jadi pilihan untuk area komersial yang mengutamakan kesan ringan dan terbuka, seperti rooftop cafe atau area outdoor dining. Kombinasi beberapa lapis Shade Sail dengan warna berbeda juga kerap dipakai untuk memperkuat identitas visual tempat usaha.

Untuk Bentang Lebar (Stadion, Area Parkir, Sekolah)

Untuk area yang membutuhkan bentang lebar dengan kolom terbatas — seperti lapangan sekolah, area parkir kendaraan dalam jumlah banyak, atau tribun — Curve biasanya menjadi pilihan paling efisien karena mampu menopang bentang panjang tanpa banyak titik kolom di tengah.

Model Custom & Kombinasi

Tidak semua proyek cocok dengan satu model tunggal. Salah satu contohnya adalah desain canopy berbentuk siluet Elang Jawa pada proyek Bandung Zoo — bentuk tersebut tidak berasal dari satu model dasar saja, melainkan pengembangan dari beberapa bidang membrane yang disesuaikan dengan konsep arsitektur bangunan. Lihat prosesnya selengkapnya di Desain Canopy Membrane Bandung Zoo.

Meski demikian, penentuan model dasar biasanya tidak banyak berubah selama proses berlangsung. Pada beberapa proyek komersial, klien datang dengan dua opsi model dasar yang masih dipertimbangkan, namun begitu model dasar disepakati, yang biasanya berkembang lebih jauh adalah detail desainnya — bukan model dasarnya. Perubahan model dasar secara total jarang terjadi, dan ketika itu terjadi, biasanya pada proyek komersial dengan kompleksitas desain tertentu — bukan pada rumah tinggal.

Bagaimana Model Memengaruhi Biaya Proyek?

Pemilihan model tidak secara langsung menentukan mahal-murahnya sebuah canopy, tetapi memengaruhi dua hal yang akhirnya berdampak ke biaya: luas material membrane yang harus terpasang, dan tingkat kompleksitas struktur penopangnya. Model dengan lebih banyak lengkungan atau titik tarik umumnya membutuhkan proses cutting pattern dan fabrikasi struktur yang lebih detail.

Dua proyek dengan luas area yang sama belum tentu memiliki biaya yang sama. Perbedaan model dapat memengaruhi jumlah struktur baja, tingkat kesulitan fabrikasi, serta proses pemasangan di lapangan. Karena itu, model sebaiknya dipilih terlebih dahulu berdasarkan kebutuhan fungsi dan kondisi bangunan, baru kemudian dihitung estimasi biayanya — bukan sebaliknya.

Untuk gambaran kasar berdasarkan model dan ukuran area, silakan coba Estimasi Budgeting Membrane Canopy — hasilnya berupa ilustrasi rentang biaya, bukan harga pasti, karena tetap perlu disesuaikan dengan kondisi lapangan aktual.

Kesalahan yang Sering Terjadi Saat Memilih Model Canopy Membrane

Beberapa kesalahan berikut cukup sering ditemui saat awal diskusi dengan klien:

• Memilih hanya berdasarkan foto referensi, tanpa mempertimbangkan apakah posisi kolom di lahan sendiri memungkinkan bentuk yang sama.
• Mengikuti bentuk bangunan lain, padahal arah aliran air hujan dan bentang lahan bisa jauh berbeda.
• Terlalu fokus pada tampilan visual, sehingga kebutuhan fungsional seperti drainase atau ruang bebas di bawah canopy terlewat.
• Tidak mempertimbangkan arah datangnya air hujan dari atap bangunan utama, yang bisa memengaruhi posisi ideal titik tarik membrane.
• Menentukan model sebelum survey lokasi, padahal kondisi struktur eksisting sering mengubah rekomendasi model yang paling efisien.

Proses Menentukan Model yang Tepat

Setelah kebutuhan area dipahami, model canopy dipilih berdasarkan fungsi bangunan, bentang struktur, posisi kolom, serta arah aliran air hujan. Tahapan analisa, desain 3D, hingga gambar kerja dibahas lebih lengkap pada artikel Design and Build Membrane Canopy.

FAQ

Apakah model canopy membrane bisa dibuat custom?
Bisa. Empat model dasar (Hypar, Conic, Curve, Shade Sail) sering dikembangkan atau digabungkan sesuai konsep arsitektur bangunan, terutama untuk proyek dengan kebutuhan desain khusus.

Apakah satu proyek bisa menggabungkan dua model sekaligus?
Bisa, dan cukup umum dilakukan — misalnya kombinasi Conic dan Curve pada bangunan masjid, atau Hypar dan Shade Sail untuk area taman dengan beberapa fungsi berbeda.

Model canopy membrane apa yang paling sering digunakan?
Curve adalah model yang paling sering diaplikasikan, karena fleksibel digunakan mulai dari bentang kecil seperti cantilever penahan tampias jendela hingga bentang besar seperti hall dan stadium.

Apa beda utama Hypar dan Curve?
Hypar berbentuk pelana dengan titik tarik di sudut-sudut berbeda ketinggian, cocok untuk area dengan bentuk lebih bebas. Curve mengikuti garis rangka lengkung dan lebih cocok untuk bentang panjang dan menerus.

Model apa yang paling sering dipilih untuk masjid?
Conic dan Curve. Keduanya dipilih bukan hanya karena tampilannya menyerupai karakter arsitektur masjid, tetapi juga karena membantu mengarahkan aliran air hujan dan lebih mudah disesuaikan dengan posisi kolom eksisting.

Apakah model canopy bisa diubah setelah desain dibuat?
Bisa, namun sebaiknya dihindari setelah tahap gambar kerja disetujui, karena perubahan model dasar biasanya memengaruhi perhitungan struktur secara keseluruhan, bukan hanya tampilan. Diskusi model sebaiknya dituntaskan pada tahap desain 3D awal.

Saya belum tahu mau pakai model apa, apakah nanti dibantu menentukan?
Bisa. Cukup kirim foto lokasi atau ukuran area melalui WhatsApp, tim akan membantu merekomendasikan model yang paling sesuai berdasarkan kondisi lahan sebelum masuk ke tahap desain.

Apakah semua model bisa menggunakan material membrane yang sama?
Sebagian besar model dasar dapat menggunakan jenis material yang sama, namun pemilihan gramasi dan jenis coating tetap disesuaikan dengan fungsi dan lokasi pemasangan.
